Inspección eléctrica de piscina según normativa eléctrica en Canarias

1. OBJETIVO

Inspección eléctrica de piscina privada, comunitaria, turística o de uso compartido para comprobar la seguridad de la instalación eléctrica en zonas con presencia de agua.

El servicio verifica:

1. Cuadro eléctrico de piscina.
2. Bomba de depuración.
3. Sistema de filtración.
4. Iluminación subacuática o exterior.
5. Protecciones diferenciales.
6. Puesta a tierra.
7. Conexión equipotencial.
8. Canalizaciones y cajas estancas.
9. Sala de máquinas.
10. Tomas de corriente cercanas a la piscina.
11. Cumplimiento de los volúmenes de protección de la ITC-BT-31.

El REBT tiene como finalidad preservar la seguridad de las personas y bienes, asegurar el correcto funcionamiento de las instalaciones y evitar perturbaciones en otros servicios.

2. ALCANCE

La inspección eléctrica de piscina incluye:

1. Verificación del cuadro eléctrico de piscina
   Revisión de magnetotérmicos, diferenciales, contactores, reloj programador, protecciones, cableado, identificación de circuitos y estado general.
2. Inspección de bomba de piscina y depuradora
   Comprobación de alimentación eléctrica, protecciones, intensidad de trabajo, conexiones y estado del motor.

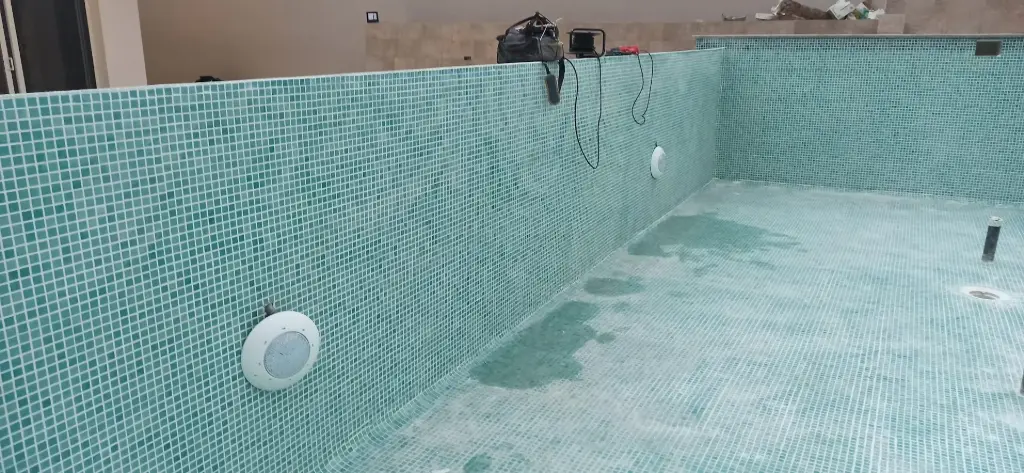

3. Revisión de iluminación subacuática
   Comprobación de transformador, muy baja tensión de seguridad, aislamiento, cajas de conexión, canalización y estanqueidad.
4. Comprobación de volúmenes eléctricos de seguridad
   La ITC-BT-31 define zonas 0, 1 y 2 alrededor de piscinas y pediluvios, con requisitos específicos para equipos, canalizaciones y protecciones.
5. Revisión de sala de máquinas
   Comprobación de humedad, ventilación, grado de protección de envolventes, accesibilidad, canalizaciones y seguridad eléctrica.
6. Verificación de puesta a tierra
   Comprobación de continuidad de tierra en cuadro, bomba, masas metálicas, tuberías metálicas, escaleras, duchas, barandillas y equipos asociados.
7. Comprobación de conexión equipotencial suplementaria
   En los volúmenes 0 y 1 debe existir conexión equipotencial suplementaria local entre partes conductoras accesibles, elementos metálicos y tuberías metálicas.
8. Revisión de tomas de corriente e interruptores
   Comprobación de ubicación, distancia respecto al vaso, grado de protección y protección diferencial.
9. Inspección de canalizaciones y cajas
   Revisión de tubos, cables, cajas estancas, empalmes, humedad, corrosión y protección mecánica.
10. Revisión de climatización, bomba de calor o elementos auxiliares, si existen
    Comprobación eléctrica de equipos adicionales vinculados a la piscina.

3. PRUEBAS

3.1 Pruebas eléctricas según REBT

Durante la inspección se podrán realizar las siguientes pruebas:

1. Continuidad de tierra
   Comprobación del conductor de protección y masas metálicas.
2. Continuidad equipotencial
   Verificación de escaleras, duchas, barandillas, tuberías metálicas, bombas y partes conductoras accesibles.
3. Resistencia de aislamiento
   Medición con megóhmetro según tensión del circuito y características de la instalación.
4. Test de diferencial, RCD
   Prueba de disparo de diferenciales, especialmente diferenciales de 30 mA.
5. Impedancia de bucle
   Comprobación de condiciones de protección frente a contactos indirectos.
6. Medición de tensión
   Verificación de tensión de alimentación en cuadro, bomba, transformador y equipos auxiliares.
7. Ensayo de polaridad
   Comprobación de fase, neutro y tierra en circuitos y tomas permitidas.
8. Comprobación de grado de protección IP
   Verificación visual de cajas, luminarias, envolventes y equipos instalados en zonas próximas al agua.
9. Comprobación de protecciones magnetotérmicas
   Revisión de calibre frente a sección de conductores y potencia instalada.
10. Revisión de transformadores de seguridad
    Comprobación de ubicación fuera de volúmenes no permitidos y estado de conexión.

3.2 Mediciones específicas en piscinas

Además de las pruebas generales, pueden incluirse:

1. Medición de consumo de bomba de depuración.
2. Medición de corriente de fuga.
3. Termografía del cuadro eléctrico.
4. Comprobación de humedad o corrosión en sala de máquinas.
5. Verificación de iluminación subacuática.
6. Comprobación de temporizadores, contactores y maniobra.
7. Revisión de bomba de calor o climatización.
8. Revisión de protecciones en circuitos exteriores.
9. Verificación de ausencia de tomas o mecanismos en zonas no permitidas.
10. Comprobación de continuidad entre elementos metálicos próximos al vaso.

4. NORMATIVA APLICABLE

La revisión se realiza tomando como referencia:

1. REBT 2002 – Real Decreto 842/2002
   Reglamento Electrotécnico para Baja Tensión.
2. Decreto 141/2009 de Canarias
   Regula los procedimientos administrativos relativos a la ejecución y puesta en servicio de instalaciones eléctricas en Canarias.
3. ITC-BT-04 – Documentación y puesta en servicio
   Aplicable a certificados, memoria técnica, proyecto y documentación de la instalación.
4. ITC-BT-05 – Verificaciones e inspecciones
   Las piscinas con potencia instalada superior a 10 kW requieren inspección inicial por Organismo de Control. Las instalaciones que precisaron inspección inicial deben pasar inspección periódica cada 5 años.
5. ITC-BT-18 – Puesta a tierra
   Aplicable a masas metálicas, conductores de protección y sistema de tierra.
6. ITC-BT-19, ITC-BT-20 e ITC-BT-21
   Instalaciones interiores, canalizaciones, conductores, tubos y sistemas de instalación.
7. ITC-BT-22 – Protección contra sobreintensidades
   Aplicable a magnetotérmicos, fusibles y protección de líneas.
8. ITC-BT-23 – Protección contra sobretensiones
   Aplicable a protecciones contra sobretensiones transitorias y permanentes.
9. ITC-BT-24 – Protección contra contactos directos e indirectos
   Aplicable a diferenciales, puesta a tierra y medidas de seguridad para personas.
10. ITC-BT-30 – Locales de características especiales
    Aplicable a salas de máquinas, zonas húmedas, mojadas o con condiciones ambientales especiales.
11. ITC-BT-31 – Piscinas y fuentes
    Instrucción específica para instalaciones eléctricas en piscinas, pediluvios y fuentes ornamentales. Esta ITC define los volúmenes 0, 1 y 2, los grados de protección IP y las medidas de seguridad eléctrica.
12. Normas UNE aplicables
    La ITC-BT-31 remite a normas UNE para grados de protección, luminarias, bombas eléctricas y metodología de verificación. Las luminarias en contacto con el agua deben cumplir UNE-EN 60.598-2-18 y las bombas eléctricas UNE-EN 60.335-2-41.

5. DOCUMENTACIÓN ENTREGADA

Al finalizar la revisión, OKSERVICE puede entregar:

1. Informe Técnico de Seguridad en PDF.
2. Fotografías de defectos detectados.
3. Resultado de pruebas eléctricas realizadas.
4. Estado del cuadro eléctrico de piscina.
5. Estado de bomba, depuradora e iluminación.
6. Revisión de puesta a tierra y equipotencialidad.
7. Observaciones según REBT e ITC-BT-31.
8. Recomendaciones de reparación.
9. Presupuesto de subsanación, si el cliente lo solicita.
10. Orientación sobre necesidad de CIE, legalización, modificación o inspección OCA.

En Canarias, la comunicación previa de puesta en servicio y las modificaciones, reformas o reactivaciones de instalaciones eléctricas se tramitan conforme al Decreto 141/2009.

6. EXCLUSIONES

Este servicio no incluye, salvo contratación expresa:

1. Reparaciones eléctricas.
2. Sustitución de bomba o depuradora.
3. Sustitución de luminarias subacuáticas.
4. Sustitución de cuadro eléctrico.
5. Instalación de nueva puesta a tierra.
6. Ejecución de conexión equipotencial.
7. Emisión de CIE/boletín.
8. Proyecto eléctrico.
9. Tasas administrativas.
10. Inspección oficial por Organismo de Control Autorizado.
11. Reparaciones hidráulicas.
12. Tratamiento químico del agua.
13. Mantenimiento de piscina no eléctrico.

Las reparaciones, legalizaciones, boletines o acompañamiento a OCA se presupuestan como servicios independientes.

7. CONDICIONES DEL SERVICIO

Para realizar la inspección correctamente será necesario:

1. Acceso completo a la piscina.
2. Acceso al cuadro eléctrico.
3. Acceso a sala de máquinas.
4. Acceso a bomba, depuradora y equipos auxiliares.
5. Acceso a luminarias, cajas y canalizaciones visibles.
6. Autorización para realizar pruebas eléctricas.
7. Posible corte temporal de suministro durante las mediciones.
8. Documentación eléctrica disponible, si existe.
9. Piscina en condiciones seguras de acceso.
10. Presencia del propietario, responsable de mantenimiento o administrador.

Durante algunas pruebas puede ser necesario cortar la corriente para garantizar la seguridad del técnico y de la instalación.
